定义

近直线晕轨道（Near-Rectilinear Halo Orbit，NRHO）是地月共线平动点 $L_1$ 或 $L_2$ 附近 Halo 轨道族的一个子类。在会合坐标系中，当 Halo 轨道的垂直于地月轨道平面的振幅 $A_z$ 远大于面内振幅 $A_y$ 时，轨道形态从经典的"腰果形" Halo 轨道逐渐演变为近似直线的往复运动，即 NRHO。换言之，NRHO 对应于 Halo 轨道族中 $A_z/A_y$ 比值较大的极端成员。

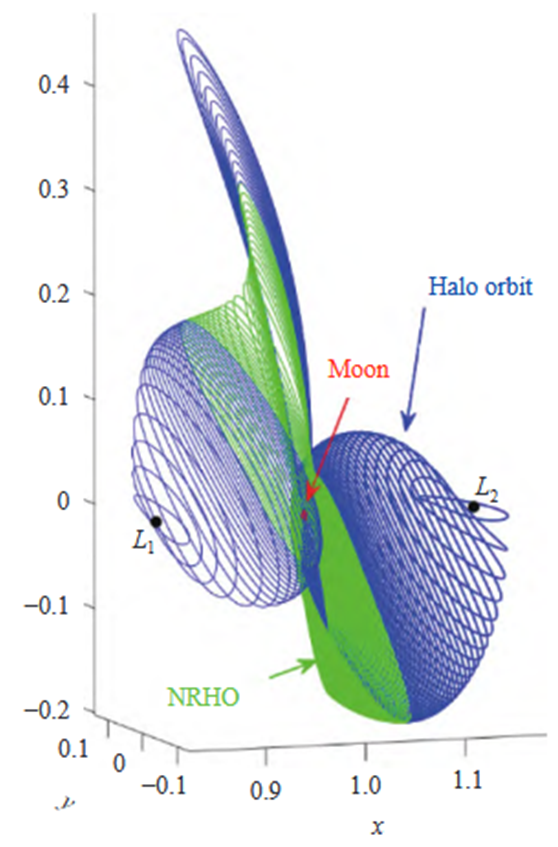

地月 L1 北族和 L2 南族 Halo 轨道与 NRHO 地月 L1 北族和 L2 南族 Halo 轨道，其中极端构型即为 NRHO

几何特征

近月点高度极低：通常低于 100 km
远月点：位于地月 $L_2$ 点附近
轨面关于 $xOz$ 平面对称：存在南族与北族两个分支
整体呈现近似沿直线往复的形态

共振关系

与 DRO 类似，NRHO 也存在与月球公转周期的共振关系。当轨道周期 $T$ 与月球公转周期 $T_M$ 满足 $T/T_M \approx n/m$ 时，称为 $m:n$ 会合共振 NRHO。

共振比	特征与应用
3:1, 4:1（低阶）	近月点高度低，对月面探测和通信中继有利
9:2	NASA 门户空间站选定轨道，稳定性好，适合长期驻留
11:2（高阶）	轨道稳定性更好，适合长期驻留任务

动力学对称性

与 DRO 关于 $x$ 轴的对称性不同，NRHO 的对称性体现在 $xOz$ 平面的镜像对称。NRHO 轨道在穿越 $xOz$ 平面时，速度分量满足 $\dot{x}$ 和 $\dot{z}$ 反号、 $\dot{y}$ 保持不变的条件。这一对称性为微分修正提供了自然的打靶条件：在 $xOz$ 平面上选取初始点，仅保留 $z_0$ 和 $\dot{y}_0$ 作为自由变量，通过半周期积分后校核 $xOz$ 平面穿越条件，即可迭代收敛至周期轨道。

稳定性特征

NRHO 的稳定性分析需要关注：

Floquet 乘子：通过单值矩阵的特征值刻画轨道各方向扰动的放大/衰减特性
近月点距离 $r_p$ ： $r_p$ 过小可能导致月面撞击风险， $r_p$ 过大则削弱通信和探测优势
与平动点区域不变流形的耦合关系：这是 NRHO 区别于 DRO 的独特动力学特征

工程应用

NRHO 已成为当前地月空间任务的热门候选轨道：

我国嫦娥四号中继星"鹊桥"：已成功运行于地月 $L_2$ 点 Halo 轨道，为月球背面探测提供通信中继服务
NASA"门户"空间站（Gateway）：计划部署于 $L_2$ 点南族 9:2 共振 NRHO
地月空间态势感知：NRHO 凭借独特的轨道位置，适合部署中继通信和观测平台

参考文献

Zimovan E M. Rectilinear halo orbits and their applications in cislunar space[D]. Purdue University, 2017.
Williams J, Whitley R. Targeting cislunar rectilinear halo orbits for spacecraft missions[C]. 2017.
吴伟仁. 嫦娥4号月球背面软着陆任务设计[J]. 2017.
